Descriere

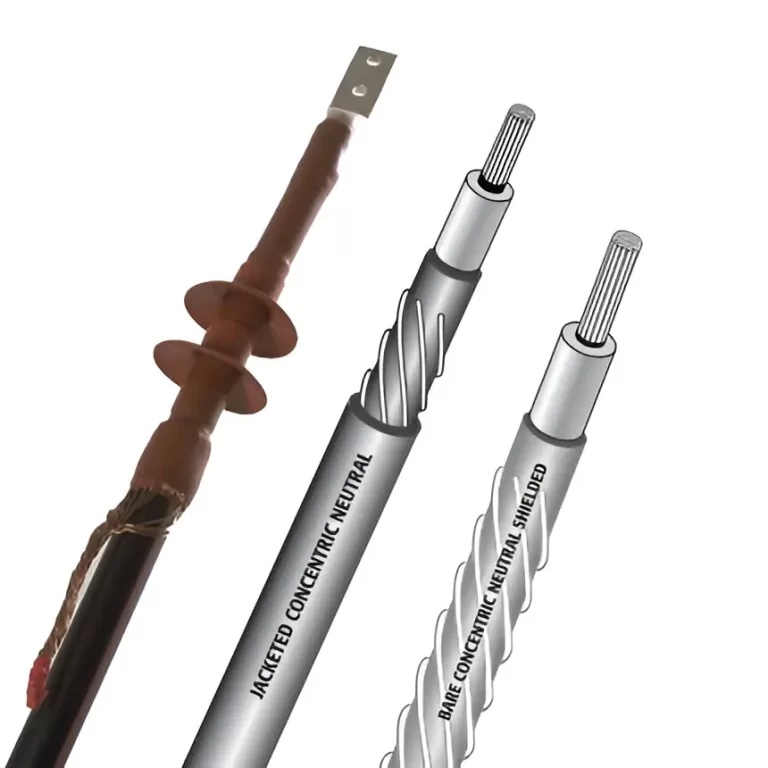

Seria CT UD – Terminări termocontractabile pentru cabluri de medie tensiune (concentric neutral, single core)

Terminările termocontractabile CT UD sunt destinate cablurilor subterane de distribuție cu neutrală concentrică, cu sau fără manta (bare & jacketed concentric neutral), pentru piața utilităților. Se folosesc la cabluri single core, cu tensiuni între 15 kV și 35 kV.

Caracteristici și beneficii

• Montaj rapid și constant – costuri reduse la implementare
• Sigilii activate termic pentru protecție maximă împotriva pătrunderii umezelii
• Mediul de instalare: folosirea torței conferă flexibilitate la pregătirea cablului în orice climat
• Construcție ușoară, fără necesitatea suportului suplimentar
• Tub exterior rezistent la UV, non-tracking, pentru durată mare de viață, chiar și în condiții adverse
• Profil subțire ce permite instalarea în dulapuri de comutare (switchgear) cu spații restrânse

Standard

• IEEE 48-1996, Clasa 1

Rapoarte de testare

Seriile CT 150, CT 250 și CT 350 au fost testate conform cerințelor IEEE 48-1996 Clasa 1 într-un laborator independent.

• CT 150: HVS 020076
• CT 250: HVS020077 și HVS020083
• CT 350: HVS020078

Piețe / aplicații

• Generare – energie convențională
• Generare – surse regenerabile
• Distribuție energie
• Distribuție medie tensiune
• Utilități

Comandă

• Selectați mărimea kit-ului de terminare pentru cablu cu neutrală concentrică, bare sau mantă
• Confirmați că dimensiunile minime și maxime ale cablului sunt respectate. Dacă sunteți la capătul superior al gamei, poate fi nevoie de un kit mai mare
• Pentru terminări expuse direct la precipitații, selectați versiunea outdoor adăugând sufixul la numărul de comandă
• Pentru includerea unui kit de pregătire a cablului în pachet, adăugați sufixul potrivit la sfârșitul codului de comandă (de exemplu: CT 151UDEP)

Tabel de dimensiuni disponibile
