CT 3G Series

DSG-Canusa
DSG-Canusa
Cod produs: CT 3G
Disponibil cu precomanda
Cere oferta de pret
CT 3G Series
...
0,00 RON
Cere oferta de pret
Image Testat și verificat de profesioniști
 Image Livrăm din stocul propriu
Image Ai cont? Primești reducere suplimentară!
 Image 100 zile perioadă de retur
Image Testat și verificat de profesioniști
Image Livrăm din stoc propriu
Image Ai cont? Primești reducere suplimentară!
Image 100 zile perioadă de retur
Cum te putem ajuta?
Suna: 0744243334 (Luni - Vineri: 09.00 - 16.00)
Cere mai multe detalii
Nu esti sigur? Cere info prin Whatsapp
Reprezentant DSG-Canusa in Romania
Experienta de peste 12 ani in domeniu

Descriere

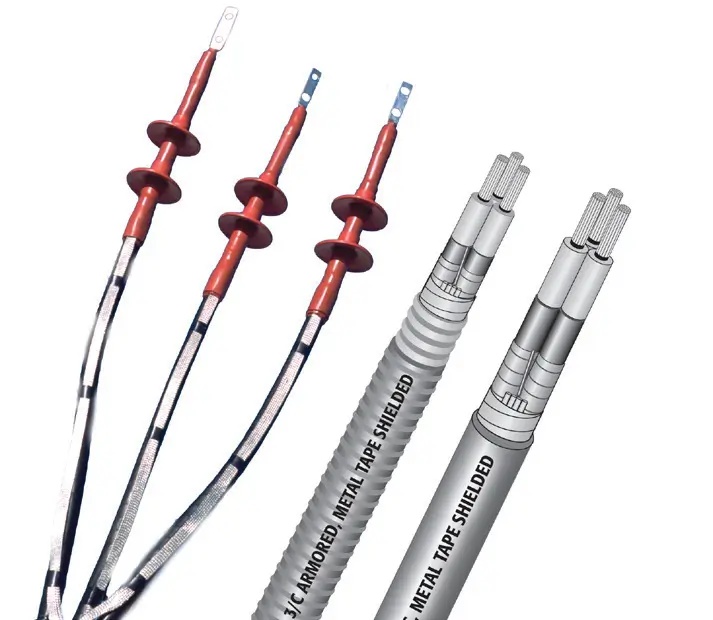

Seria CT 3G – Terminări termocontractabile pentru cabluri de medie tensiune cu 3 conductoare

Descriere

Terminările termocontractabile din seria CT 3G sunt destinate cablurilor cu 3 conductoare, armate sau nearmate, cu clase de tensiune între 5 kV și 35 kV, pentru cabluri de putere XLPE și EPR cu ecran din bandă de cupru, fir de drenaj sau UniShield.

Caracteristici și beneficii

  • Montaj rapid și consecvent, cu costuri instalate reduse
  • Sigilii activate termic pentru protecție maximă împotriva pătrunderii umezelii
  • Pregătire flexibilă a cablului cu torță, aplicabilă în orice climat
  • Construcție ușoară – nu necesită suport adițional
  • Tub exterior rezistent la UV, non-tracking, pentru durată mare de viață în condiții adverse
  • Profil subțire – permite instalarea în dulapuri de comutare cu spații restrânse

Standard

  • IEEE 48-1996, Clasa 1

Rapoarte de testare

Terminărilor din seria CT 3G li s-au aplicat testele conform standardului IEEE 48-1996 Clasa 1 într-un laborator independent.

  • CT 080: HVS020075
  • CT 150: HVS020076
  • CT 250: HVS020077 și HVS020083
  • CT 350: HVS020078

Piețe / Aplicații

  • Energia regenerabilă – eolian
  • Transport public
  • Stații de epurare apă / ape uzate
  • Naval
  • OEM
  • Distribuție energie
  • Construcții industriale / automatizare
  • Proiecte civile
  • Petrochimie / Celuloză & hârtie
  • Utilități
  • Minerit

Comandă

  • Selectați mărimea kitului de terminare 3-conductoare pentru cablul cu ecran tip bandă de cupru, fir de drenaj sau UniShield care urmează să fie terminat.
  • Kiturile CT 3X sunt pentru terminări fără „boot” (fără etanșare completă la mantaua cablului). Seriile CT 3B includ un „breakout boot” și etanșant pentru a etanșa la mantaua cablului.
  • Confirmați dimensiunile cablului. La limita superioară a intervalului de conductor poate fi necesar să selectați kitul următor mai mare. Dimensiunile se bazează pe standardele AEIC CS5 și CS6.
  • Pentru terminări expuse la precipitații directe, selectați varianta outdoor (sufix „E”). Pentru cabluri cu ecran tip bandă care necesită împământare externă, adăugați kitul de „ground”. Pentru includerea kitului de pregătire a cablului, adăugați sufixul corespunzător la sfârșitul numărului de comandă (exemplu: CT 3B152EGP).

Tabel dimensiuni disponibile – Seria CT 3G

Număr comandă (Indoor) Număr comandă (Outdoor / cu boot) Interval secțiune conductor Diametru izolație Min – Max (in / mm) Diametru mantaua exterioară Max (in / mm)
5 kV
CT 3X081 CT 3B081 #4 – #1 AWG 0.40 – 0.60 / 11 – 16 3.00 / 76
CT 3X082 CT 3B082 1/0 – 250 kcmil 0.60 – 0.95 / 16 – 24 3.00 / 76
CT 3X083 CT 3B083 300 – 500 kcmil 0.80 – 1.25 / 21 – 35 3.00 / 76
CT 3X084 CT 3B084 600 – 1750 kcmil 1.10 – 1.75 / 28 – 45 5.00 / 127
8 kV
CT 3X081 CT 3B081 #6 – #2 AWG 0.40 – 0.60 / 11 – 16 3.00 / 76
CT 3X082 CT 3B082 #1 – 4/0 AWG 0.60 – 0.95 / 16 – 24 3.00 / 76
CT 3X083 CT 3B083 250 – 500 kcmil 0.80 – 1.25 / 21 – 35 3.00 / 76
CT 3X084 CT 3B084 600 – 1750 kcmil 1.10 – 1.75 / 28 – 45 5.00 / 127
15 kV
CT 3X151 CT 3B151 #4 – 4/0 AWG 0.60 – 1.05 / 16 – 27 3.00 / 76
CT 3X152 CT 3B152 3/0 – 350 kcmil 0.80 – 1.25 / 21 – 35 3.00 / 76
CT 3X153 CT 3B153 400 – 1000 kcmil 1.10 – 1.65 / 28 – 42 5.00 / 127
25–28 kV
CT 3X251 CT 3B251 #2 – 350 kcmil 0.80 – 1.40 / 21 – 35 3.00 / 76
CT 3X252 CT 3B252 350 – 1000 kcmil 1.10 – 1.80 / 28 – 46 5.00 / 127
35 kV
CT 3X351 CT 3B351 #1 – 250 kcmil 0.95 – 1.40 / 24 – 35 5.00 / 127
CT 3X352 CT 3B352 250 – 1000 kcmil 1.25 – 2.10 / 32 – 53 5.00 / 127
