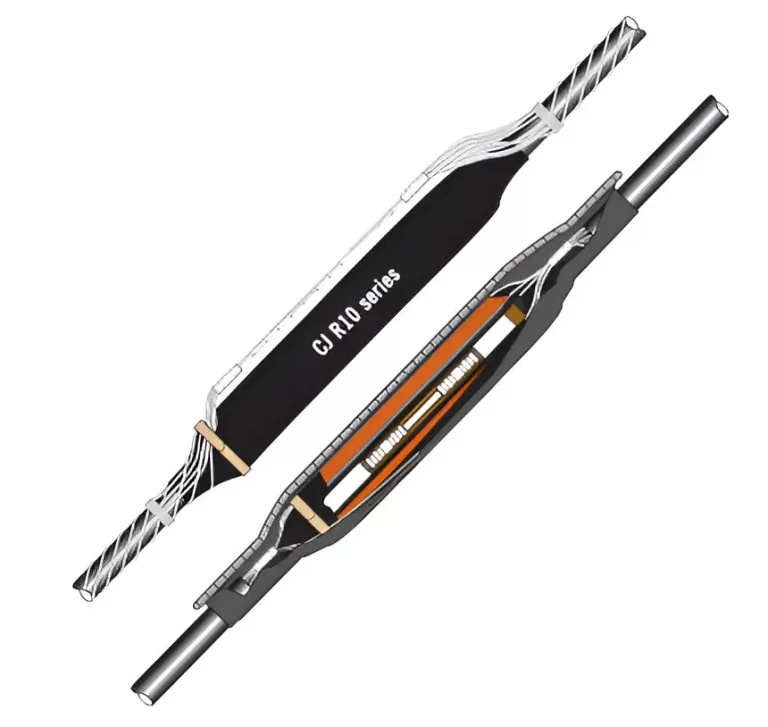

Seria CJ R10 – Îmbinări termocontractabile reparatoare pentru medie tensiune
Descriere
Îmbinările din seria CJ R10 sunt îmbinări reparatoare (repair joints) single-core, pentru cabluri cu neutrală concentrică (bare sau mantuată), la clase de tensiune între 15 kV și 35 kV. Ele permit repararea zonelor defecte prin înlocuirea porțiunii afectate cu un element de reparare mai lung. Seria CJ R10J folosește aceleași componente ca CJ R10, dar include o manta wraparound, pentru cabluri cu neutrală concentrică mantuată.
Caracteristici și beneficii
- Montaj rapid și consecvent, reducând costurile instalării
- Pregătire flexibilă a cablului cu torță, aplicabilă în orice climă
- Sigiliu activat termic care asigură protecție maximă împotriva umezelii
- Opțiuni personalizate adaptate necesităților specifice
- Construcție ușoară, fără necesitatea de suport suplimentar
- Intervale largi de cabluri acoperite, pentru stocuri reduse
- Carcasă exterioară rezistentă la abraziune pentru protecție la umplerea incorectă
- Profil subțire pentru instalare în spații restrânse
Standard
- IEEE 404-2000
Rapoarte de testare
Îmbinările din seria CJ R10 au fost testate conform standardului IEEE 404-2000 într-un laborator independent, în condiția single-core fără manta (unjacketed), care reprezintă situația cea mai severă, deoarece modelele submersate nu beneficiază de protecția suplimentară a mantalei CJ R10J.
- CJ 1510: HVS020080
- CJ 2510: HVS020081 și HVS020083
- CJ 3510: HVS020082
Comandă
- Determinați clasa de tensiune și secțiunea conductorului pentru cablul care va fi reparat; selectați codul de kit care acoperă intervalul conductorului dorit.
- Confirmați datele dimensionale, în special dacă conductorul este la limita superioară a intervalului. Asigurați-vă că izolația primară și dimensiunile conectorului nu depășesc valorile maxime, iar dimensiunea mantalei (jacket diameter) să fie respectată pentru versiunile mantuate.
- Puteți include un kit de pregătire/curățare a cablului adăugând sufix corespunzător la codul de comandă.
Piețe / Aplicații
- Distribuția energiei electrice
- Rețele de medie tensiune
- Companii de utilități
Tabel dimensiuni & comenzi – Seria CJ R10
| Cod comandă | Secțiune conductor | Diametru izolație min-max (in / mm) | Diametru manta (jacket) max (in / mm) | Dimensiune conector max (in / mm) | Lungime nominală instalată (in / mm) |
|---|---|---|---|---|---|
| 15 kV (175-220 mils) – Mantuată (J) | |||||
| CJ R1511J | #4 – 3/0 AWG | 0.60 – 1.05 / 15 – 23 | 1.25 / 32 | 0.90 / 23 | 10.0 in / 254 mm |
| CJ R1512J | 3/0 – 400 kcmil | 0.80 – 1.25 / 20 – 32 | 1.50 / 38 | 1.15 / 29 | 10.0 in / 254 mm |
| CJ R1513J | 400 – 750 kcmil | 1.05 – 1.75 / 27 – 44 | n/a | 1.60 / 41 | 12.0 in / 300 mm |
| CJ R1514J | 750 – 1000 kcmil | 1.30 – 1.85 / 33 – 47 | n/a | 1.85 / 47 | 12.0 in / 300 mm |
| 25-28 kV (260-280 mils) – Mantuată | |||||
| CJ R2511J | #1 – 250 kcmil | 0.80 – 1.20 / 20 – 30 | 1.50 / 38 | 1.50 / 38 | 9.0 in / 229 mm |
| CJ R2512J | 4/0 – 500 kcmil | 1.05 – 1.60 / 22 – 41 | 1.95 / 50 | 1.95 / 50 | 11.0 in / 279 mm |
| CJ R2513J | 600 – 1000 kcmil | 1.40 – 1.85 / 36 – 47 | 2.40 / 61 | 2.40 / 61 | 16.0 in / 400 mm |
| 35 kV (345 mils) – Mantuată | |||||
| CJ R3511J | 1/0 – 250 kcmil | 0.95 – 1.35 / 24 – 34 | n/a | 1.00 / 25 | 10.0 in / 254 mm |
| CJ R3512J | 4/0 – 600 kcmil | 1.30 – 1.75 / 33 – 44 | n/a | 1.50 / 38 | 10.0 in / 254 mm |
| CJ R3513J | 600 – 1000 kcmil | 1.55 – 2.15 / 39 – 55 | n/a | 1.85 / 47 | 12.0 in / 300 mm |
