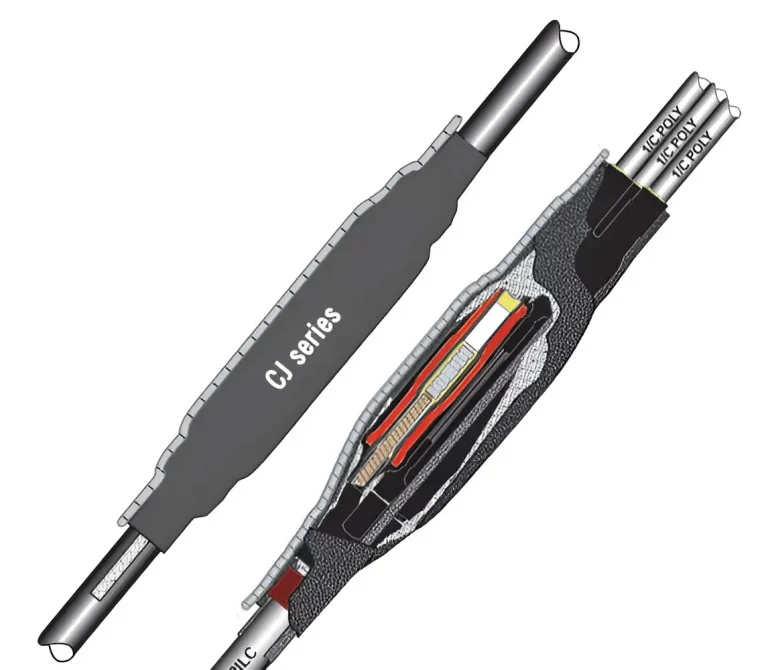

Seria CJT-80 – Îmbinări termocontractabile trifurcate pentru medie tensiune
Descriere
Seria CJT-80 cuprinde îmbinări de tip trifurcare / tranziție, termocontractabile, pentru cabluri de 15 kV și 25 kV, atât mantuate cât și nemantate, cu dielectric hârtie-plumb (PILC sau VCLC), conectate la câte 3 cabluri cu conductor unic (single core) XLPE sau EPR, cu ecran tip bandă, fir („wire shield”) sau neutrală concentrică, mantuită sau nemantuită.
Caracteristici și beneficii
- Montaj rapid și consecvent, reducând costurile instalării
- Nu necesită „lead wiping” pentru a obține opritoare de ulei pozitive
- Pregătire flexibilă a cablului cu torță – posibilă în orice climă
- Sigilii activate termic pentru protecție maximă împotriva pătrunderii umezelii
- Manșon wraparound întărit, cu folie de aluminiu, care oferă protecție robustă și barieră la vapori de umiditate
- Gamă largă de dimensiuni de cablu care reduce necesarul de inventar
- Testate la presiune continuă de 15 psig la 110 °C
- Profil subțire, ideal pentru instalare în spații restrânse
Standard
Rapoarte de testare
Calificarea seriei CJT-80 se bazează pe testarea îmbinărilor trifurcate de tranziție la 15 kV (verificarea opritorului de ulei) și pe testele dielectrice la 15 kV și 25 kV pe îmbinări single-core, conform IEEE 404-2000, într-un laborator independent.
- CJT 1580: HVS031104
- CJ 1580: HVS031103
- CJ 2580: HVS040423
Piață / Aplicații
- Distribuție energie
- Rețele de medie tensiune
- Utilități
Componentele kitului
- OSTC – tub stop-ulei
- CCON – tub de ecranare conductivă
- CCB – conductive breakout boot
- SCS – material de control al stresului / etanșant bloc de ulei
- CSCR – tub de control al stresului electric
- CFXB – tub / tuburi izolatoare
- CCON – al doilea strat de ecranare conductivă
- Plasă și brățară de cupru cositorit
- CCB – insulating breakout boot
- CRDW-RA – manșon wraparound întărit, cu folie de aluminiu ca barieră împotriva umezelii
Comandă
- Identificați clasa de tensiune și secțiunea conductorului. Selectați kitul corespunzător din tabelul de comenzi. Verificați datele dimensionale, mai ales la limitele intervalului.
- Asigurați-vă că dimensiunile minime și maxime pentru izolația primară și conector sunt respectate și că diametrul mantalei nu este depășit.
- Pentru aplicații în afara intervalelor afișate, consultați fabrica.
Tabel dimensiuni & comenzi – Seria CJT-80
15 kV – 3/C PILC către 3×1/C PILC / tranziție către POLY (izolație 165-220 mils)
| Număr comandă |
Secțiune conductor (AWG / kcmil) |
Izolație PILC min-max (in) |
Izolație POLY min-max (in) |
Diametru mantă max (in) |
Dimensiune conector max (in) |
Lungime instalată nom (in) |
| CJT 1581 |
#4 – 4/0 AWG |
0.55 – 0.90 |
0.60 – 1.05 |
0.80 – 1.85 |
1.05 |
40.0 |
| CJT 1582 |
4/0 – 350 kcmil |
0.80 – 1.20 |
0.85 – 1.30 |
0.90 – 1.85 |
1.25 |
40.0 |
| CJT 1583 |
400 – 750 kcmil |
1.00 – 1.30 |
1.05 – 1.60 |
1.10 – 2.15 |
1.75 |
48.0 |
| CJT 1584 |
750 – 1000 kcmil |
1.15 – 1.50 |
1.25 – 1.85 |
1.10 – 2.15 |
1.85 |
48.0 |
25 kV – 3/C PILC către 3×1/C PILC / tranziție către POLY (izolație 260-320 mils)
| Număr comandă |
Secțiune conductor (AWG / kcmil) |
Izolație PILC min-max (in) |
Izolație POLY min-max (in) |
Diametru mantă max (in) |
Dimensiune conector max (in) |
Lungime instalată nom (in) |
| CJT 2581 |
#1 – 300 kcmil |
0.80 – 1.25 |
0.85 – 1.25 |
0.90 – 1.85 |
1.25 |
40.0 |
| CJT 2582 |
350 – 500 kcmil |
1.00 – 1.45 |
1.05 – 1.50 |
1.10 – 2.15 |
1.60 |
48.0 |
| CJT 2583 |
600 – 1000 kcmil |
1.35 – 1.70 |
1.40 – 1.90 |
1.10 – 2.15 |
1.85 |
48.0 |
