Descriere

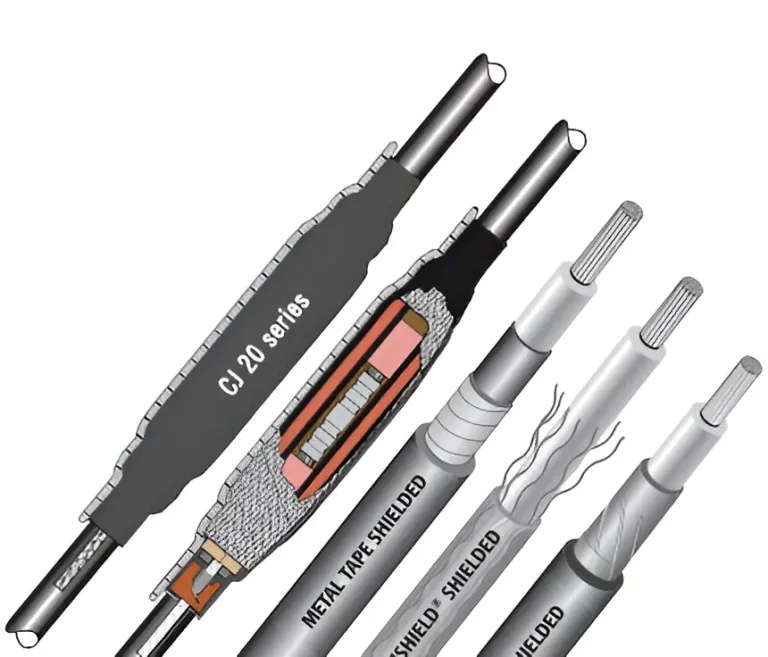

Seria CJ 20 – Îmbinări termocontractabile pentru cabluri de medie tensiune
Îmbinările CJ 20 sunt îmbinări tip single-core, 5 kV până la 35 kV, heat-shrink pentru cabluri de putere XLPE și EPR cu dielectric extrudat, ecranate cu bandă metalică, sârmă sau manta de plumb. Seria CJ 20 vine cu întregul hardware necesar pentru ecranare și împământare externă fără lipire. Majoritatea îmbinărilor pot fi livrate fie cu tub exterior, fie cu manșon wraparound pentru manta exterioară.
Caracteristici și beneficii
- Instalare rapidă și consistență – costuri reduse de implementare
- Pregătire flexibilă a cablului: utilizarea flăcării permite adaptarea la orice climat
- Sigiliu activat termic asigură protecție maximă împotriva pătrunderii umezelii
- Opțiune manșon wraparound (W) care permite reducerea spațiului pentru instalare
- Construcție ușoară, nu necesită suport suplimentar
- Intervale mari de mărimi de cabluri, ceea ce reduce necesarul de stoc
- Acoperire exterioară rezistentă la abraziune protejează împotriva deteriorării datorate umplerii incorecte
- Profil subțire care permite instalarea în spații restrânse
Standard
- IEEE 404-2000
Rapoarte de testare
Îmbinările seriei CJ 20 au fost testate conform IEEE 404-2000 într-un laborator independent ca îmbinări single-core fără manta exterioară („unjacketed”). Aceasta reprezintă condiția cea mai severă de testare, deoarece modelele complet înfășurate nu beneficiază de protecția suplimentară a manta exterioară tub-sau wraparound.
- CJ 820 Series: HVS020079
- CJ 1520 Series: HVS020080
- CJ 2520 Series: HVS020081 și HVS020083
- CJ 3520 Series: HVS020082
Piețe / aplicații
- Transport public
- Stații de epurare apă / ape uzate
- Construcții navale
- Putere & Control în comunicații
- Construcții industriale / automatizare
- Proiecte civile
- Industrial
- Protecție și îmbinări pentru cabluri de comunicații
- Petrochimie / Celuloză & hârtie
- Construcții comerciale
- Minerit
Comandă
- Selectați clasa de tensiune și secțiunea conductorului care urmează să fie îmbinate. Alegeți codul kit-ului care acoperă domeniul conductorului.
- Verificați datele dimensionale, mai ales dacă conductorul este la capătul gamei. Spațiul necesar pentru instalare cu tub este de aproximativ de două ori lungimea kitului instalat. Acest spațiu poate fi redus la lungimea instalată plus ~150 mm (6 in) la adăugarea sufixului „W”.
- Many of the kits can come with wraparound jacket sleeve — de exemplu CJ 1523W necesită aproximativ 970 mm liber (38 in) în loc de lungimea tub-ului clasic.
- Pentru tranziții între cabluri de dimensiuni diferite, suprapunerile de interval permit selectarea corectă.
- Se poate include un kit de pregătire/curățare cablu prin adăugarea unui sufix la sfârșitul codului de comandă.
Tabel dimensiuni
| Cod comandă | Secțiune conductor | Diametru izolație Min – Max | Ø manta max. | Dimensiuni conector (minim) | Lungime nominală kit instalată |
|---|---|---|---|---|---|
| 5 kV (90–110 mils) | |||||
| CJ 821(W) | #8 – 2/0 AWG | 0.35 – 0.65 in / 9 – 17 mm | 0.85 in / 22 mm | 0.50 in / 13 mm | 24.0 in / 610 mm |
| CJ 822(W) | 3/0 – 300 kcmil | 0.55 – 0.90 in / 14 – 23 mm | 1.20 in / 29 mm | 0.75 in / 19 mm | 26.0 in / 660 mm |
| CJ 823(W) | 350 – 750 kcmil | 0.80 – 1.15 in / 20 – 30 mm | 1.80 in / 46 mm | 1.10 in / 28 mm | 28.0 in / 711 mm |
| CJ 824(W) | 1000 – 1500 kcmil | 1.00 – 1.60 in / 25 – 41 mm | 2.30 in / 58 mm | 1.45 in / 37 mm | 30.0 in / 762 mm |
| 8 kV (115 mils) | |||||
| CJ 821(W) | #6 – #2 AWG | 0.35 – 0.65 in / 9 – 17 mm | 0.85 in / 22 mm | 0.50 in / 13 mm | 24.0 in / 610 mm |
| CJ 822(W) | #1 – 4/0 AWG | 0.55 – 0.90 in / 14 – 23 mm | 1.20 in / 29 mm | 0.75 in / 19 mm | 26.0 in / 660 mm |
| CJ 823(W) | 250 – 350 kcmil | 0.80 – 1.25 in / 20 – 32 mm | 1.80 in / 46 mm | 1.10 in / 28 mm | 28.0 in / 711 mm |
| CJ 824(W) | 500 – 750 kcmil | 1.00 – 1.60 in / 25 – 41 mm | 2.30 in / 58 mm | 1.45 in / 37 mm | 30.0 in / 762 mm |
| CJ 825(W) | 750 – 1000 kcmil | 1.30 – 2.10 in / 33 – 53 mm | 2.50 in / 64 mm | 1.85 in / 47 mm | 30.0 in / 762 mm |
| 15 kV (175–220 mils) | |||||
| CJ 1521(W) | #4 – 4/0 AWG | 0.60 – 1.05 in / 15 – 27 mm | 1.25 in / 32 mm | 1.05 in / 26 mm | 28.0 in / 711 mm |
| CJ 1522(W) | 4/0 – 500 kcmil | 0.80 – 1.25 in / 20 – 32 mm | 1.50 in / 38 mm | 1.25 in / 32 mm | 30.0 in / 762 mm |
| CJ 1523(W) | 400 – 750 kcmil | 1.05 – 1.60 in / 27 – 41 mm | 1.85 in / 47 mm | 1.75 in / 44 mm | 32.0 in / 813 mm |
| CJ 1524(W) | 750 – 1750 kcmil | 1.30 – 2.15 in / 33 – 55 mm | 2.45 in / 62 mm | 2.15 in / 55 mm | 32.0 in / 813 mm |
| 25-28 kV (260–280 mils) | |||||
| CJ 2521(W) | #1 – 250 kcmil | 0.80 – 1.25 in / 20 – 32 mm | 1.50 in / 38 mm | 1.10 in / 28 mm | 30.0 in / 762 mm |
| CJ 2522(W) | 4/0 – 500 kcmil | 1.05 – 1.55 in / 27 – 39 mm | 1.95 in / 50 mm | 1.30 in / 33 mm | 34.0 in / 864 mm |
| CJ 2523(W) | 600 – 1000 kcmil | 1.40 – 1.85 in / 33 – 47 mm | 2.40 in / 61 mm | 1.85 in / 47 mm | 36.0 in / 915 mm |
| 35 kV (345 mils) | |||||
| CJ 3521(W) | 1/0 – 250 kcmil | 0.95 – 1.35 in / 24 – 34 mm | 1.55 in / 39 mm | 1.00 in / 25 mm | 39.0 in / 991 mm |
| CJ 3522(W) | 250 – 600 kcmil | 1.30 – 1.75 in / 33 – 44 mm | 2.10 in / 53 mm | 1.50 in / 38 mm | 42.0 in / 1067 mm |
| CJ 3523(W) | 600 – 1000 kcmil | 1.55 – 2.15 in / 39 – 55 mm | 2.80 in / 71 mm | 1.85 in / 47 mm | 46.0 in / 1168 mm |
