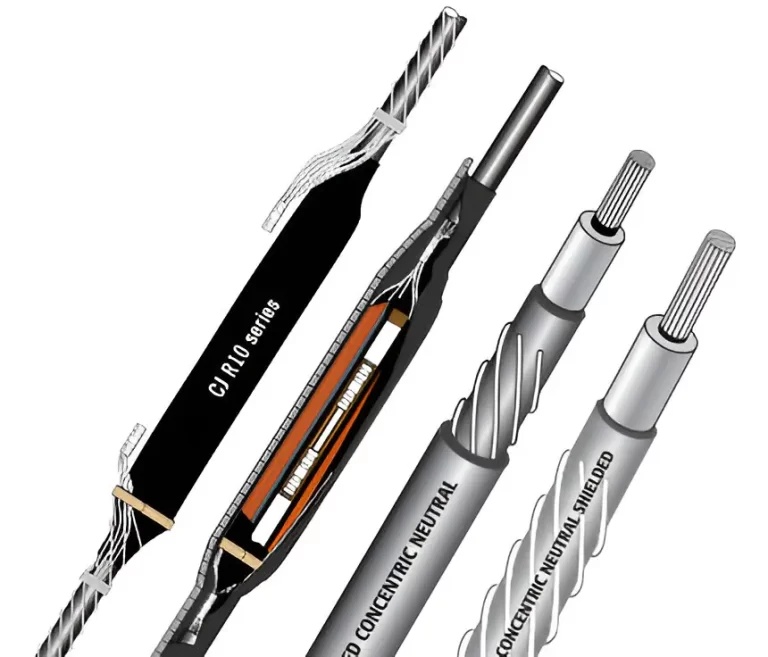

Seria CJ 10 – Îmbinări termocontractabile pentru medie tensiune
Îmbinările CJ 10 sunt îmbinări termocontractabile single-core pentru clase de tensiune între 15 kV și 35 kV, destinate cablurilor cu dielectric extrudat (XLPE și EPR), cu neutrală concentrică simplă (bare) sau mantuată (jacketed). Seria CJ 10J utilizează aceleași componente ca seria CJ 10, dar include un manșon înfășurabil pentru a sigila manta cablului la cablu pentru cablurile cu neutrală mantuată.
Caracteristici și Beneficii
- Instalare rapidă și consecventă, ceea ce reduce costurile de montaj
- Pregătirea cablului cu flacără oferă flexibilitate indiferent de climat
- Sigiliu activat termic asigură protecție maximă împotriva pătrunderii umezelii
- Opțiuni personalizate adaptate nevoilor specifice
- Construcție ușoară, nu necesită suport suplimentar
- Gama largă de cabluri reduce necesarul de stoc
- Strat exterior dur, rezistent la abraziune, protejând împotriva zgârierilor și abraziunii
- Profil subțire care permite instalarea în spații restrânse
Standard
- IEEE 404-2000
Rapoarte de testare
Îmbinările din seria CJ 10 au fost testate conform IEEE 404-2000 într-un laborator independent pentru condiția de „single core unjacketed”, reprezentând condiția cea mai severă, deoarece modelele submersate nu beneficiază de protecția adusă de manta CJ 10J.
- Seria CJ 1510: HVS020080
- Seria CJ 2510: HVS020081 și HVS020083
- Seria CJ 3510: HVS020082
Piețe / Aplicații
- Generare – eolian
- Generare – energie tradițională
- Generare – nuclear
- Distribuție energie
- Distribuție – medie tensiune (MV)
- Utilități
- Generare – geotermală
- Generare – solară
Comandă
- Identificați clasa de tensiune și dimensiunea conductorului care urmează să fie îmbinate. Alegeți codul de kit care acoperă acea gamă.
- Verificați datele dimensionale, în special când conductorul este la limitele intervalului. CJ 1510 – CJ 3510 sunt pentru neutrală concentrică bare (bare), iar CJ 1510J – CJ 3510J sunt pentru neutrală mantuată (jacketed).
- Pentru pregătirea / curățarea cablului, se poate adăuga un kit asociat prin sufix la codul de comandă.
Tabele de dimensiuni
Bare Concentric Neutral – 15 kV (175-220 mils)
| Cod comandă | Interval secțiune conductor | Ø izolație Min – Max (in / mm) | Jacket O.D. (dacă există) | Ø conector (minim) | Lungime nominală kit instalată |
|---|---|---|---|---|---|
| CJ 1511 | #4 – 4/0 AWG | 0.60 – 1.05 in / 15 – 23 mm | n/a | 0.90 in / 23 mm | 17.5 in / 445 mm |
| CJ 1512 | 3/0 – 350 kcmil | 0.80 – 1.25 in / 20 – 32 mm | n/a | 1.15 in / 29 mm | 20.0 in / 508 mm |
| CJ 1513 | 400 – 750 kcmil | 1.05 – 1.75 in / 27 – 44 mm | n/a | 1.60 in / 41 mm | 22.0 in / 559 mm |
| CJ 1514 | 750 – 1000 kcmil | 1.30 – 1.85 in / 33 – 47 mm | n/a | 1.85 in / 47 mm | 22.0 in / 559 mm |
Bare Concentric Neutral – 25-28 kV (260-280 mils)
| Cod comandă | Interval secțiune conductor | Ø izolație Min – Max (in / mm) | Jacket O.D. (dacă există) | Ø conector (minim) | Lungime nominală kit instalată |
|---|---|---|---|---|---|
| CJ 2511 | #1 – 250 kcmil | 0.80 – 1.20 in / 20 – 30 mm | n/a | 1.50 in / 38 mm | 20.0 in / 508 mm |
| CJ 2512 | 4/0 – 500 kcmil | 1.05 – 1.60 in / 27 – 41 mm | n/a | 1.95 in / 50 mm | 22.0 in / 559 mm |
| CJ 2513 | 600 – 1000 kcmil | 1.40 – 1.85 in / 36 – 47 mm | n/a | 2.40 in / 61 mm | 24.0 in / 610 mm |
Bare Concentric Neutral – 35 kV (345 mils)
| Cod comandă | Interval secțiune conductor | Ø izolație Min – Max (in / mm) | Jacket O.D. (dacă există) | Ø conector (minim) | Lungime nominală kit instalată |
|---|---|---|---|---|---|
| CJ 3511 | 1/0 – 250 kcmil | 0.95 – 1.35 in / 24 – 34 mm | n/a | 1.00 in / 25 mm | 24.0 in / 610 mm |
| CJ 3512 | 4/0 – 600 kcmil | 1.30 – 1.75 in / 33 – 44 mm | n/a | 1.50 in / 38 mm | 30.0 in / 762 mm |
| CJ 3513 | 600 – 1000 kcmil | 1.55 – 2.15 in / 39 – 55 mm | n/a | 1.85 in / 47 mm | 30.0 in / 762 mm |
Jacketed Concentric Neutral – 15 kV / 25-28 kV / 35 kV
| Cod comandă | Interval secțiune conductor | Ø izolație Min – Max (in / mm) | Jacket O.D. Max (in / mm) | Ø conector (minim) | Lungime nominală kit instalată |
|---|---|---|---|---|---|
| CJ 1511J | #4 – 4/0 AWG | 0.60 – 1.05 in / 15 – 23 mm | 1.25 in / 32 mm | 0.90 in / 23 mm | 28.0 in / 711 mm |
| CJ 1512J | 3/0 – 350 kcmil | 0.80 – 1.25 in / 20 – 32 mm | 1.50 in / 38 mm | 1.15 in / 29 mm | 32.0 in / 813 mm |
| CJ 1513J | 400 – 750 kcmil | 1.05 – 1.75 in / 27 – 44 mm | 1.85 in / 47 mm | 1.60 in / 41 mm | 35.0 in / 889 mm |
| CJ 1514J | 750 – 1000 kcmil | 1.30 – 1.85 in / 33 – 47 mm | 2.10 in / 53 mm | 1.85 in / 47 mm | 35.0 in / 889 mm |
| CJ 2511J | #1 – 250 kcmil | 0.80 – 1.20 in / 20 – 30 mm | 1.55 in / 39 mm | 1.50 in / 38 mm | 32.0 in / 813 mm |
| CJ 2512J | 4/0 – 500 kcmil | 1.05 – 1.60 in / 27 – 41 mm | 1.95 in / 50 mm | 1.95 in / 50 mm | 35.0 in / 889 mm |
| CJ 2513J | 600 – 1000 kcmil | 1.40 – 1.85 in / 36 – 47 mm | 2.40 in / 61 mm | 2.40 in / 61 mm | 45.0 in / 1143 mm |
| CJ 3511J | 1/0 – 250 kcmil | 0.95 – 1.35 in / 24 – 34 mm | 1.55 in / 39 mm | 1.00 in / 25 mm | 39.0 in / 991 mm |
| CJ 3512J | 4/0 – 600 kcmil | 1.30 – 1.75 in / 33 – 44 mm | 2.10 in / 53 mm | 1.50 in / 38 mm | 45.0 in / 1143 mm |
| CJ 3513J | 600 – 1000 kcmil | 1.55 – 2.15 in / 39 – 55 mm | 2.80 in / 71 mm | 1.85 in / 47 mm | 48.0 in / 1220 mm |
