Descriere

Ai cabluri de grosime medie de unit repede, fără lipit și fără bandă?

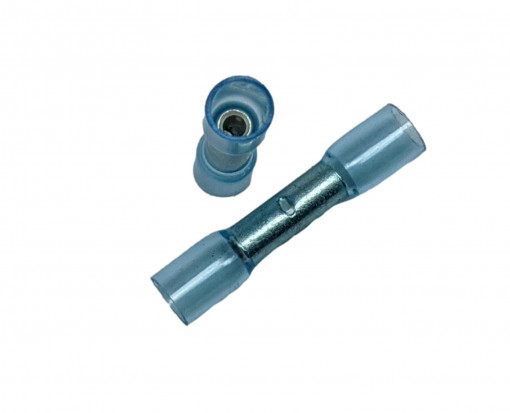

Conectorul termocontractabil sertizabil CrimpSeal II albastru, de la DSG-Canusa, este un conector de capăt (cap la cap) cu gel, numit uneori și conector termo cu gel. Are în interior o piesă de cupru în care bagi firele și pe care o sertizezi, iar în jur un tub transparent cu adeziv. Sertizezi cu cleștele, încălzești cu suflanta, iar adezivul închide îmbinarea împotriva apei și a coroziunii.

De ce alegi conectorul termocontractabil CrimpSeal II albastru

• Nu intră apa și umezeala în îmbinare: adezivul din interior sigilează conexiunea.
• Vezi ce se întâmplă: tubul e transparent, deci verifici îmbinarea după încălzire.
• Rezistent: tubul e semirigid și nu se rupe ușor la sertizare sau la frecare.
• Se strânge repede, deci firele stau mai puțin la căldură.
• Fără halogeni, pentru tensiuni de până la 600 V.
• Se lipește bine de plastic, cauciuc și metal.

Unde îl folosești

• Îmbinarea a două fire cap la cap, fără lipit
• Reparații și întreținere la mașini și camioane
• Cablaje de aparate, electronice și instalații comerciale
• Electronică de pe bărci și întreținerea flotelor de vehicule

Cum alegi mărimea potrivită

Alege conectorul după grosimea firului (secțiunea conductorului). Culoarea îți spune ce grosime de fir încape: conectorul albastru este pentru fire de 1,5–2,5 mm² (16–14 AWG). Firele trebuie să intre ușor în piesa de cupru din interior.

Setul are 100 de bucăți, culoare albastru.

Cum îl montezi

1. Dezizolează firele pe minimum 7,5 mm și bagă-le în piesa de cupru din interiorul conectorului.
2. Sertizează cu un clește pentru sertizat conectori termocontractabili (DSG-Canusa sau echivalent).
3. Încălzește tubul pe toată lungimea cu suflanta de aer cald, de la mijloc spre capete, până se închide etanș.
4. Lasă să se răcească și verifică îmbinarea prin peretele transparent.

Vezi cum se montează

Întrebări frecvente

Ce înseamnă conector termo cu gel?

E un conector cu tub termocontractabil și adeziv în interior, ca acesta. După sertizare și încălzire, adezivul (gelul) închide îmbinarea împotriva apei.

Pentru ce fire e conectorul albastru?

Pentru fire de 1,5–2,5 mm² (16–14 AWG). Pentru alte grosimi de fir există alte culori.

Pot repara un fir rupt cu el?

Da. Conectorul unește două fire cap la cap, deci poți repara un fir rupt sau prelungi un cablu.

Cum verific dacă îmbinarea e etanșă?

După încălzire și răcire, te uiți prin tubul transparent: tubul trebuie să fie strâns pe fire, fără zone largi sau goluri.

Specificații principale

Valorile sunt cele din fișa tehnică DSG-Canusa CrimpSeal II. Verifică întotdeauna dacă produsul se potrivește aplicației tale.
