Descriere

Kit pentru îmbinări cabluri de cablu subteran (UF Splice Kit)

Descriere

Kiturile pentru îmbinări de cabluri Underground Feeder (UF) oferă o metodă simplă și fiabilă de conectare pentru cabluri UF de 600 V, de la #14/2 cu pământ până la #8/3 cu pământ. Tubul gros cu pereți grei, cu folie adezivă în interior, asigură un sigiliu impermeabil, potrivit pentru aplicații de îmbinare îngropate sau submersibile.

Caracteristici și beneficii

• Tub termocontractabil cu pereți groși oferă rezistență excelentă la abraziune
• Compatibil cu cabluri UF #14 până la #8 AWG
• Sistem de etanșare activat termic pentru protecție maximă împotriva pătrunderii umezelii
• Instalare rapidă și ușoară
• Clasificat la 600 V
• Raport de contracție: 3:1
• Temperatură de operare continuă: -55 °C până la +110 °C
• Temperatură minimă de contracție: 120 °C

Standard

• UL 486D – listat pentru aplicații îngropate direct (direct burial)

Aplicații tipice

• Sisteme de irigație
• Îmbinări de cabluri feeder subterane

Instrucțiuni de instalare

1. Îndepărtați ~2 inch (~50 mm) de manta exterioară de pe cablul UF.
2. Dezizolați ~5/8 inch (~16 mm) din izolația conductorilor.
3. Curățați suprafața cablului și uscați bine.
4. Montați firele în conectorul de alamă, asigurându-vă că sunt introduse în mod egal pentru ca șuruburile să prindă cuprul fiecărui fir.
5. Îndepărtați tubul termocontractabil din pachet și alunecați-l peste un capăt al firelor.
6. Strângeți șuruburile la un cuplu de aproximativ 8 in-lb (inch-livră).
7. Glisați tubul termocontractabil peste conexiune, centrat peste ansamblul conectorului de alamă.
8. Aplicați căldura cu flacăra sau pistolul de aer cald, începând din mijlocul tubului și mergând către fiecare capăt.
9. Încălziți până când adezivul începe să curgă la ambele capete ale tubului.
10. Odată instalat corect, tubul va fi neted și va urma conturul cablului.

Conținut kit

• Tub termocontractabil cu pereți groși

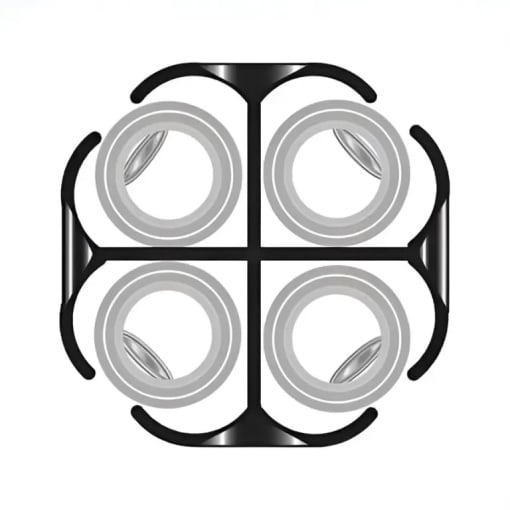

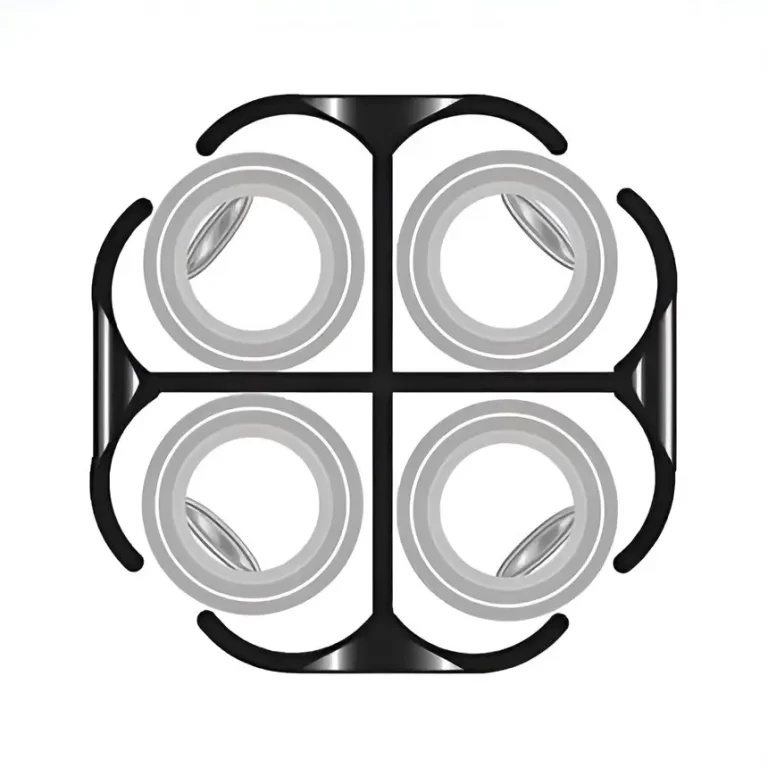

• Conector tip baril cu 4 poziții
• Fișă cu instrucțiuni

Piețe / Utilizări

• Stații de tratare apă / ape uzate
• OEM
• Distribuție energie (Low Voltage)
• Industrial
• Utilități
