Descriere

Kituri de îmbinări pentru cabluri de medie tensiune – Termocontractabile

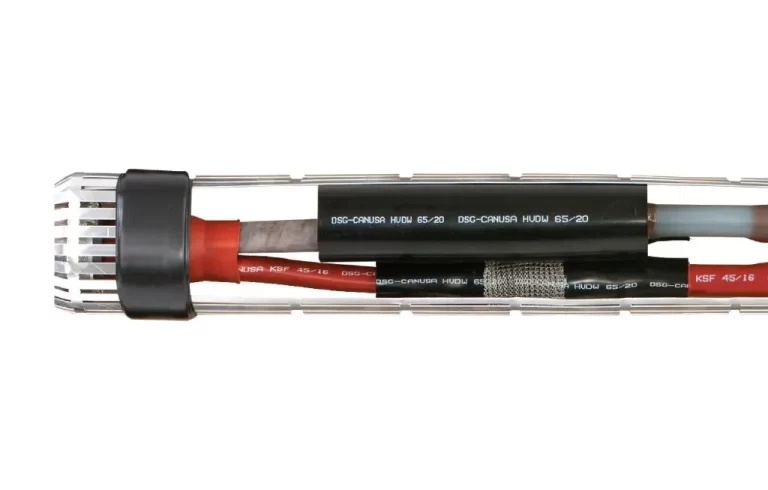

Îmbinările termocontractabile pentru cabluri de putere constau din tub izolator de înaltă tensiune, elemente de control al stresului electric pentru netezirea câmpului electric peste conector și capetele de ecran, un manșon conductiv termocontractabil pentru a asigura o legătură impecabilă între izolație și ecran, plasă de cupru pentru continuitatea ecranului și o manta exterioară de etanșare, alcătuită dintr-un tub termocontractabil cu pereți groși, acoperit interior cu adeziv, care creează o barieră împotriva umezelii și coroziunii pe mantaua exterioară a cablului.

Caracteristici și beneficii

• Reconstruiește fiecare strat al cablului la nivelul conectorului și al zonei de tăiere a ecranului
• Control al stresului electric
• Strat izolator
• Strat semiconductiv
• Ecranare și împământare
• Etanșare împotriva factorilor de mediu
• Protecție mecanică

Standarde

• HD 629.1 S2
• IEC 60502-4
• IEC 60055-1

Aplicații tipice

Îmbinări termocontractabile de medie tensiune pentru cabluri unipolare sau tripolare XLPE, PE, PVC, PILC, pentru cabluri de putere cu tensiuni de până la 24 kV.

Piețe / Aplicații

• Producători echipamente originale (OEM)
• Distribuție de energie
• Construcții industriale / Automatizare
• Industrial
• Distribuție energie – medie tensiune
• Companii de utilități

Componentele kitului de îmbinare

Componentele kitului de îmbinare

1. Etanșant – Barieră internă contra umezelii, previne migrarea acesteia
2. Tub termocontractabil cu strat interior de adeziv – Strat de adeziv care asigură etanșarea între cablu și îmbinare; oferă rezistență la impact și abraziune
3. Strat izolator – Oferă grosime constantă a izolației într-un sistem proiectat din fabrică; grosimea izolației trebuie să corespundă sau să depășească pe cea a cablului
4. Tub termocontractabil de control al stresului – Reduce stresul electric la niveluri sigure de funcționare
5. Material de relaxare a stresului – Minimizează concentrațiile de stres în jurul conectorului și al zonei de tăiere a ecranului
6. Ecranare și împământare – Panglica de împământare asigură continuitatea prin îmbinare; clema de masă oferă împământare sigură fără lipire; plasa de ecran înconjoară îmbinarea pentru protecția personalului
7. Strat semiconductiv – Reconstruiește ecranul de izolație al cablului
