DERAY-I – Tub termocontractabil subțire, poliolefină crosslinked
Descriere
Tub universal termocontractabil din poliolefină crosslinked cu perete subțire, cu proprietăți fizice și mecanice excelente.
Caracteristici și beneficii
- Proprietăți de auto-stingere (doar culori)
- Flexibil
- Rezistent foarte bine la fluide și solvenți comuni
- Performanță fizică și electrică excelentă
- Raport de contracție: 2:1
- Temperatură de operare continuă: −55 °C până la +135 °C
- Temperatura minimă de contracție: 90 °C
Standarde
- UL 224 – fișă UL # E107857 (doar culori)
- CSA OFT – fișier #066150_0_000 (doar culori)
- DEF STAN 59-97 Type 2b
- BS G198 Partea 3 Type 11B
- VG95343 Partea 5 Type A/B
- QPL SAE AS23053/5 Class 1 și 2
- Aprobat CNES și listat în baza de date Matrex
- ECSS-Q-ST-70-02
- Aprobare OEM auto
Aplicații tipice

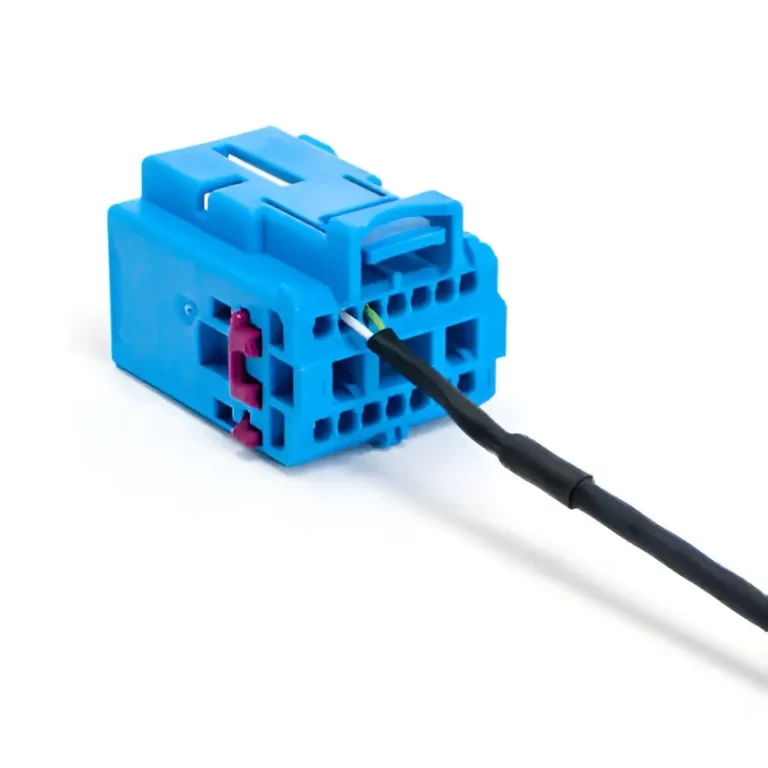

- Izolație electrică a îmbinărilor de fire și terminalelor
- Protecție la fluide, solvenți și abraziune
- Relief de tensiune la terminații
- Bundling și marcarea componentelor electrice sau mecanice
Piață / Domenii de utilizare
- Single Wall Tubing
- OEM
- Industrial
- Automotive
- Aerospațial / Apărare
Comandă
- Selectați o dimensiune care se contractează strâns peste componenta ce urmează a fi acoperită. Dacă recuperarea este restricționată, grosimea finală a peretelui va fi mai mică decât cea nominală.
- Opțiuni:
- Culori: negru (BK), roșu (RD), alb (WT), transparent (CL), albastru (BL), galben (YL), verde (GR), maro (BN), gri (GY)
- Aprobare: standard, VG, sau QPL
- Specificați numele produsului, codul de comandă și opțiunile necesare
- Exemplu de comandă: DERAY-I, 0375 sau 3/8 in, black, QPL
Tabel dimensiuni și comenzi – Seria DERAY-I
0.0161.00 | Cod comandă | Diametru extins (Min) D | Diametru recuperat (Max) d | Grosime perete nominală W | Role / m | Lungime minimă role / m | Lungime 1,22 m (48 in) |
| mm | inch | mm | inch | mm | inch | m | ft | m / ft |
| 0031 | 0.8 | 1/32 | 0.4 | 0.016 | 0.4 | 0.016 | 300 / 984 | – | – |
| 0047 | 1.2 | 3/64 | 0.6 | 0.024 | 0.40 | 300 / 984 | 150 / 492 | 25 |
| 0063 | 1.6 | 1/16 | 0.8 | 0.031 | 0.40 | 0.016 | 300 / 984 | 150 / 492 | 25 |
| 0094 | 2.4 | 3/32 | 1.2 | 0.047 | 0.50 | 0.020 | 300 / 984 | 150 / 492 | 25 |
| 0125 | 3.2 | 1/8 | 1.6 | 0.063 | 0.50 | 0.020 | 300 / 984 | 150 / 492 | 25 |
| 0187 | 4.8 | 3/16 | 2.4 | 0.094 | 0.50 | 0.020 | 300 / 984 | 75 / 246 | 25 |
| 0250 | 6.4 | 1/4 | 3.2 | 0.126 | 0.60 | 0.024 | 300 / 984 | 75 / 246 | 10 |
| 0375 | 9.5 | 3/8 | 4.8 | 0.189 | 0.60 | 0.024 | 150 / 492 | 75 / 246 | 10 |
| 0500 | 12.7 | 1/2 | 6.4 | 0.252 | 0.60 | 0.024 | 100 / 328 | 50 / 164 | 10 |
| 0625 | 16.0 | 5/8 | 8.0 | 0.315 | 0.60 | 0.024 | 100 / 328 | 50 / 164 | 10 |
| 0750 | 19.0 | 3/4 | 9.5 | 0.374 | 0.80 | 0.031 | 50 / 164 | 30 / 98 | 10 |
| 1000 | 25.4 | 1 | 12.7 | 0.500 | 0.90 | 0.035 | 50 / 164 | 30 / 98 | 10 |
| 1250 | 31.8 | 1¼ | 15.9 | 0.626 | 0.90 | 0.035 | 50 / 164 | 30 / 98 | – |
| 1500 | 38.0 | 1½ | 19.0 | 0.748 | 0.039 | 50 / 164 | 30 / 98 | – |
| 2000 | 51.0 | 2 | 25.4 | 1.000 | 1.10 | 0.043 | 50 / 164 | 30 / 98 | – |
| 3000 | 76.0 | 3 | 38.0 | 1.496 | 1.30 | 0.051 | 25 / 82 | 15 / 49 | – |
| 4000 | 101.6 | 4 | 50.8 | 2.000 | 1.40 | 0.055 | 25 / 82 | 15 / 49 | – |
