Descriere

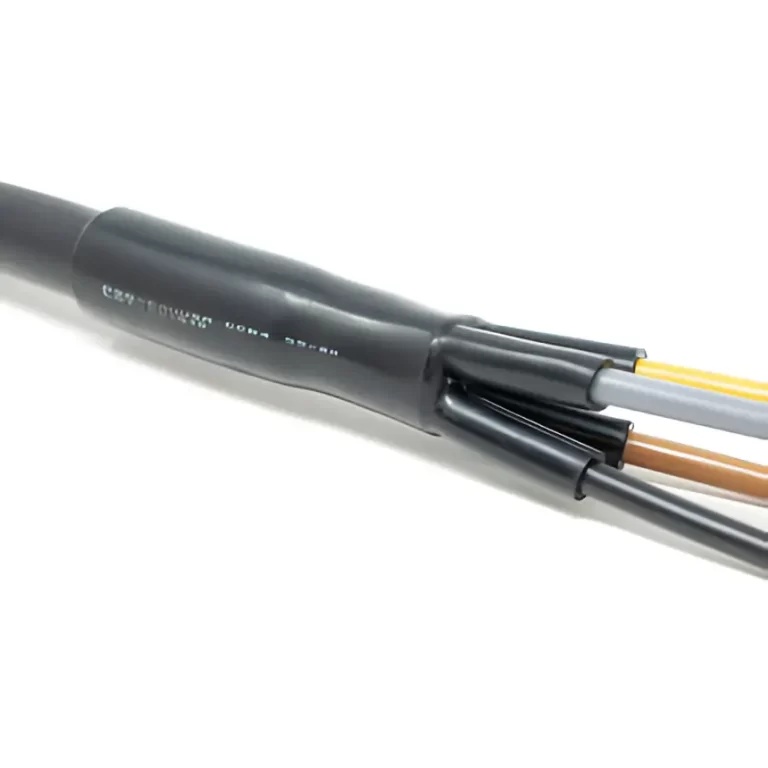

CCB – Capac de distribuție termocontractabil pentru cabluri (Cable Breakout Boots)
Descriere
Capace termocontractabile din poliolefină reticulată care etanșează și protejează ramificațiile (breakouts) pentru cabluri și tubulaturi multi-conductoare, oferind izolație, etanșare la umezeală și preluare de efort (strain relief).
Caracteristici și beneficii
- Disponibile pentru breakout-uri cu 2, 3, 4, 5 și 6 ramuri
- Preluare de efort și protecție mecanică
- Rezistente la fluide și solvenți
- Căptușeală adezivă termoplastică pentru protecție ambientală completă și izolație
- Disponibile și în versiuni anti-tracking (medie tensiune) și versiuni conductive
- Raport de contracție: 3:1
- Temperatură de operare continuă: −40 °C până la +100 °C
- Temperatură minimă de contracție: 125 °C
Standarde
Aplicații tipice
- Preluare de efort pentru cabluri multi-conductoare
- Etanșare la umezeală și protecție ambientală
- Sigilarea și protecția conexiunilor, inclusiv în vehicule electrice
Piață / Domenii de utilizare
- Stații de tratare apă / apă reziduală
- OEM
- Distribuția energiei (LV)
- Proiecte civile de construcții
- Industrial
- Petrochimie / Hârtie
- Utilități
Comandă
- Selectați o dimensiune care se contractă strâns peste componenta de acoperit; dacă recuperarea este restricționată, grosimea finală a peretelui va fi mai mică decât valoarea nominală.
- Opțiuni:
- Număr ramuri (legs): 2, 3, 4, 5 sau 6
- Imprimare: imprimat sau neimprimat
- Culoare: negru (BK)
- Specificați numele produsului, numărul de comandă și opțiunile dorite
- Exemplu: CCB3 38/11, negru, neimprimat, 350 bucăți
Tabel dimensiuni și comenzi – CCB2 (două ramuri)
| Număr comandă |
Diametru breakout principal |
Diametru „deget” |
| Min (mm / inch) |
Max (mm / inch) |
Min (mm / inch) |
Max (mm / inch) |
| CCB2 33/14 |
33.0 / 1.299 |
14.0 / 0.551 |
10.0 / 0.394 |
3.0 / 0.118 |
| CCB2 50/21 |
50.0 / 1.969 |
21.0 / 0.827 |
22.0 / 0.866 |
6.7 / 0.264 |
| CCB2 70/30 |
70.0 / 2.756 |
30.0 / 1.185 |
35.0 / 1.378 |
7.0 / 0.276 |
Tabel dimensiuni și comenzi – CCB3 (trei ramuri)
| Număr comandă |
Diametru breakout principal |
Diametru „deget” |
| Min (mm / inch) |
Max (mm / inch) |
Min (mm / inch) |
Max (mm / inch) |
| CCB3 38/11 |
38.0 / 1.496 |
11.0 / 0.433 |
14.0 / 0.551 |
4.0 / 0.157 |
| CCB3 60/24 |
60.0 / 2.362 |
24.0 / 0.945 |
22.0 / 0.866 |
8.0 / 0.315 |
| CCB3 80/36 |
80.0 / 3.150 |
36.0 / 1.417 |
33.0 / 1.299 |
16.0 / 0.630 |
| CCB3 110/48 |
110.0 / 4.331 |
48.0 / 1.890 |
47.0 / 1.850 |
20.0 / 0.787 |
| CCB3 125/55 |
125.0 / 4.921 |
55.0 / 2.165 |
47.0 / 1.850 |
20.0 / 0.787 |
| CCB3 140/62 |
140.0 / 5.512 |
62.0 / 2.441 |
54.0 / 2.126 |
27.0 / 1.063 |
Tabel dimensiuni și comenzi – CCB4 (patru ramuri)
| Număr comandă |
Diametru breakout principal |
Diametru „deget” |
| Min (mm / inch) |
Max (mm / inch) |
Min (mm / inch) |
Max (mm / inch) |
| CCB4 38/15 |
38.0 / 1.496 |
15.0 / 0.591 |
14.0 / 0.551 |
3.0 / 0.118 |
| CCB4 55/20 |
55.0 / 2.165 |
20.0 / 0.787 |
25.0 / 0.984 |
6.0 / 0.236 |
| CCB4 72/25 |
72.0 / 2.835 |
25.0 / 0.984 |
22.0 / 0.866 |
8.5 / 0.335 |
| CCB4 100/35 |
100.0 / 3.937 |
35.0 / 1.378 |
33.0 / 1.299 |
14.0 / 0.551 |
| CCB4 125/45 |
125.0 / 4.921 |
45.0 / 1.772 |
47.0 / 1.850 |
22.0 / 0.866 |
Tabel dimensiuni și comenzi – CCB5 (cinci ramuri)
| Număr comandă |
Diametru breakout principal |
Diametru „deget” |
| Min (mm / inch) |
Max (mm / inch) |
Min (mm / inch) |
Max (mm / inch) |
| CCB5 80/26 |
80.0 / 3.150 |
26.0 / 1.024 |
30.0 / 1.181 |
7.5 / 0.295 |
| CCB5 100/34 |
100.0 / 3.937 |
34.0 / 1.339 |
33.0 / 1.299 |
9.0 / 0.354 |
Tabel dimensiuni și comenzi – CCB6 (șase ramuri)
| Număr comandă |
Diametru breakout principal |
Diametru „deget” |
| Min (mm / inch) |
Max (mm / inch) |
Min (mm / inch) |
Max (mm / inch) |
| CCB6 85/25 |
85.0 / 3.346 |
25.0 / 0.984 |
35.0 / 1.378 |
6.0 / 0.236 |
