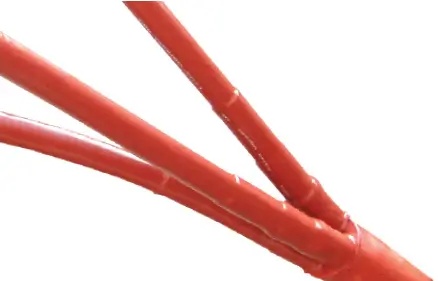

CCBA – Capac de distribuție termocontractabil pentru cabluri, anti-tracking (Cable Breakout Boots)
Descriere
Capace de distribuție termocontractabile, pentru cabluri multi-conductoare, care asigură etanșare împotriva umezelii și contaminării, protecție mecanică și preluare de efort la ramificațiile de cablu.
Caracteristici și beneficii
- Capace de tip breakout cu 3 ramuri (3-way cable breakouts)
- Preluare de efort și protecție mecanică
- Rezistență bună la fluide și solvenți uzuali
- Căptușeală adezivă termoplastică pentru protecție ambientală completă și izolație
- Proprietăți anti-tracking – materialul previne formarea de canale de scurgere electrică (tracking) pe suprafața izolantă, fenomen care poate apărea în condiții de umezeală, praf sau contaminare, asigurând astfel o rezistență ridicată la descărcări de suprafață și o durată de viață mai mare a izolației
- Raport de contracție: >2:1
- Temperatură de operare continuă: −40 °C până la +100 °C
- Temperatură minimă de contracție: 125 °C
Standarde
Aplicații tipice
- Preluare de efort la cabluri multi-conductoare
- Protecție mecanică și etanșare împotriva umezelii la ramificații (breakouts)
Piață / Domenii de utilizare
- Industrial
- Distribuția energiei
- Utilități
Comandă
- Selectați o dimensiune care se contractă strâns peste componenta de acoperit; dacă recuperarea este restricționată, grosimea finală a peretelui va fi mai mică decât valoarea nominală.
- Opțiuni: imprimat sau neimprimat
- Specificați numele produsului, numărul de comandă și opțiunile dorite
- Exemplu: CCBA 60/24, maro-roșcat, neimprimat, 2.000 bucăți
- Pentru culori, dimensiuni speciale și fișa materialului, contactați Serviciul Clienți
Tabel dimensiuni și comenzi – CCBA
| Număr comandă | Diametru breakout principal extins (Min) E | Diametru „deget” extins (Min) D | Diametru breakout principal recuperat (Max) | Diametru „deget” recuperat (Max) | Lungime totală ±10% | Lungime „deget” ±10% | Unități livrare (bucăți/cutie) |
| CCBA 60/24 | 60.0 mm (2.36″) | 24.0 mm (0.95″) | 22.0 mm (0.87″) | 8.0 mm (0.31″) | 185.0 mm (7.28″) | 45.0 mm (1.77″) | 30 |
| CCBA 80/36 | 80.0 mm (3.15″) | 36.0 mm (1.42″) | 33.0 mm (1.30″) | 16.0 mm (0.63″) | 210.0 mm (8.27″) | 50.0 mm (1.97″) | 20 |
| CCBA 110/48 | 110.0 mm (4.33″) | 48.0 mm (1.89″) | 47.0 mm (1.85″) | 20.0 mm (0.79″) | 225.0 mm (8.86″) | 75.0 mm (2.95″) | 20 |
| CCBA 125/55 | 125.0 mm (4.92″) | 55.0 mm (2.17″) | 47.0 mm (1.85″) | 20.0 mm (0.79″) | 250.0 mm (9.84″) | 75.0 mm (2.95″) | 10 |
