CRDW / CRDW-RA – Manșon termocontractabil reparator pentru cabluri
Descriere

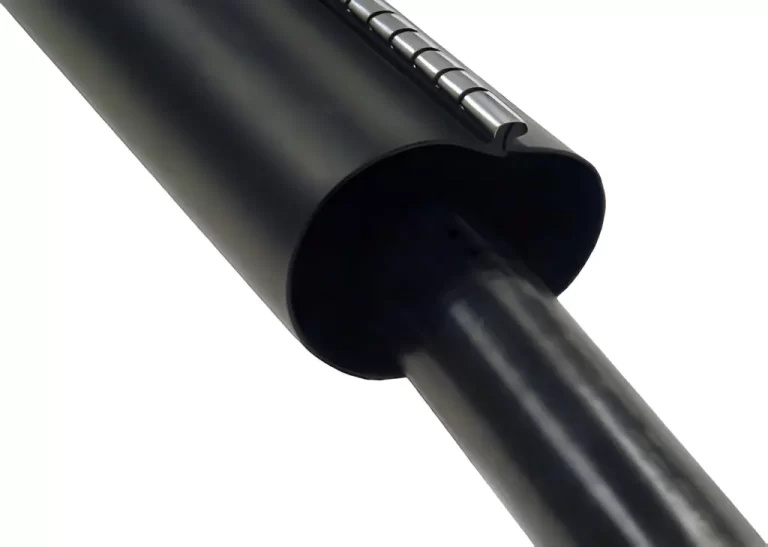

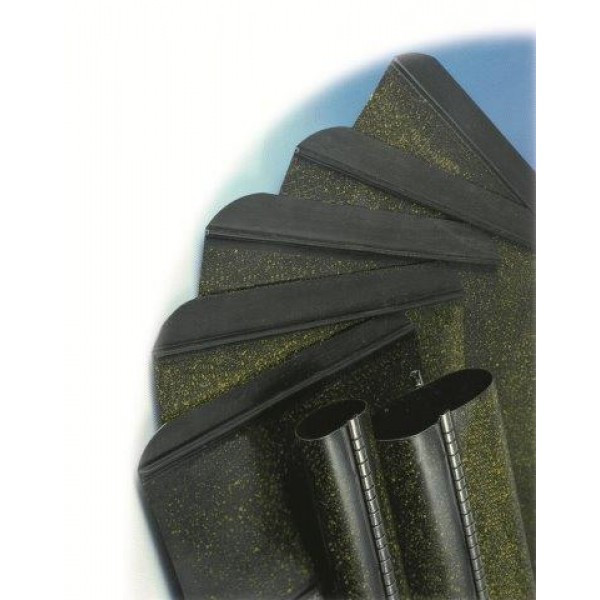

Manșonul reparator CRDW / CRDW-RA este un manșon wraparound termocontractabil, cu căptușeală adezivă, care se închide cu un canal flexibil din oțel inoxidabil. Utilizat pentru re-învelirea cablurilor, etanșare și protejarea zonelor afectate sau deteriorate. Pentru aplicații mai dure, versiunea RA are inserție de plasă de aluminiu în manșon pentru rezistență mecanică suplimentară.
Caracteristici și beneficii
- Asigură etanșeitate la apă după contracție
- Durabilitate mecanică sporită
- Aplicare rapidă, simplă și curată
- Manșonul și canalul pot fi tăiate pentru aplicații scurte
- Canalul metalic oferă închidere permanentă
- Pentru izolare, produsul este clasificat la 1 kV; pentru re-jacketizare este utilizabil la toate tensiunile
- Versiunea Reinforced Armor (RA) include plasă intercalată și strat de aluminiu pentru protecție în medii dure
- Raport de contracție > 3:1
- Temperatură de instalare: de la −35 °C până la +100 °C
Aplicații tipice
- Reparații de manta (jacket repairing)
- Acoperire izolatorie primară pe cabluri de joasă tensiune
- Re-jacketizare mantelă cablu de putere
- Protecție mecanică în medii dure (cu versiunea RA)
Piețe / Piețe de aplicare
- Transport public / Transit
- Stații de tratare a apei / canalizare
- Sector naval / shipboard
- Producători originali (OEM)
- Power & Control / Comunicații & semnalizare
- Distribuție energie – joasă tensiune (LV) & medie tensiune (MV)
- Construcții industriale, civile și automatizare
- Petrochimie / Celuloză & hârtie
- Utilități / companii de electricitate
- Minerit
Comandă
- Alegeți o dimensiune care să se contracte corect peste secțiunea pe care o acoperă. Lăsați un supralung peste fiecare capăt al zonei de deteriorare de minim 76 mm (3 in).
- Specificați denumirea produsului + opțiunile dorite (versiunea standard sau RA).
- Produse standard: culoare neagră, lungime 1219 mm (48 in).
- Pentru lungimi personalizate și fișe tehnice de material, contactați Serviciul Clienți.
Tabel dimensiuni & comenzi – CRDW / CRDW-RA
| Cod comandă |
Diametru extins (Expanded ID) (mm / in) |
Diametru recuperat (Recovered ID) (mm / in) |
Grosime perete recuperat (Recovered Wall) (mm / in) |
Diametru recomandat cablu (mm / in) |
| CRDW – Etanșare obișnuită și protecție |
| CRDW-1 |
43 / 1.69 |
10 / 0.39 |
2.3 / 0.09 |
12 – 30 / 0.5 – 1.2 |
| CRDW-2 |
75 / 2.95 |
15 / 0.59 |
2.4 / 0.10 |
25 – 50 / 1.0 – 2.0 |
| CRDW-3 |
93 / 3.66 |
25 / 0.98 |
2.4 / 0.10 |
30 – 65 / 1.2 – 2.6 |
| CRDW-4 |
137 / 5.39 |
34 / 1.34 |
2.5 / 0.10 |
40 – 85 / 1.6 – 3.3 |
| CRDW-5 |
160 / 6.30 |
48 / 1.65 |
2.5 / 0.10 |
55 – 105 / 2.2 – 4.1 |
| CRDW-6 |
200 / 7.87 |
48 / 1.89 |
2.7 / 0.11 |
55 – 125 / 2.2 – 4.9 |
| CRDW-RA – Versiune armură / mediu dur |
| CRDW-RA1 |
42 / 1.65 |
8 / 0.31 |
3.0 / 0.12 |
10 – 30 / 0.4 – 1.2 |
| CRDW-RA2 |
75 / 2.95 |
15 / 0.59 |
3.0 / 0.12 |
20 – 50 / 0.8 – 2.0 |
| CRDW-RA3 |
95 / 3.74 |
22 / 0.87 |
3.0 / 0.12 |
30 – 65 / 1.2 – 2.6 |
| CRDW-RA4 |
122 / 4.80 |
35 / 1.38 |
3.0 / 0.12 |
40 – 80 / 1.6 – 3.1 |
| CRDW-RA5 |
160 / 6.30 |
45 / 1.77 |
3.0 / 0.12 |
50 – 105 / 2.0 – 4.1 |
| CRDW-RA6 |
200 / 7.87 |
55 / 2.17 |
3.0 / 0.12 |
60 – 125 / 2.4 – 4.9 |
