Descriere

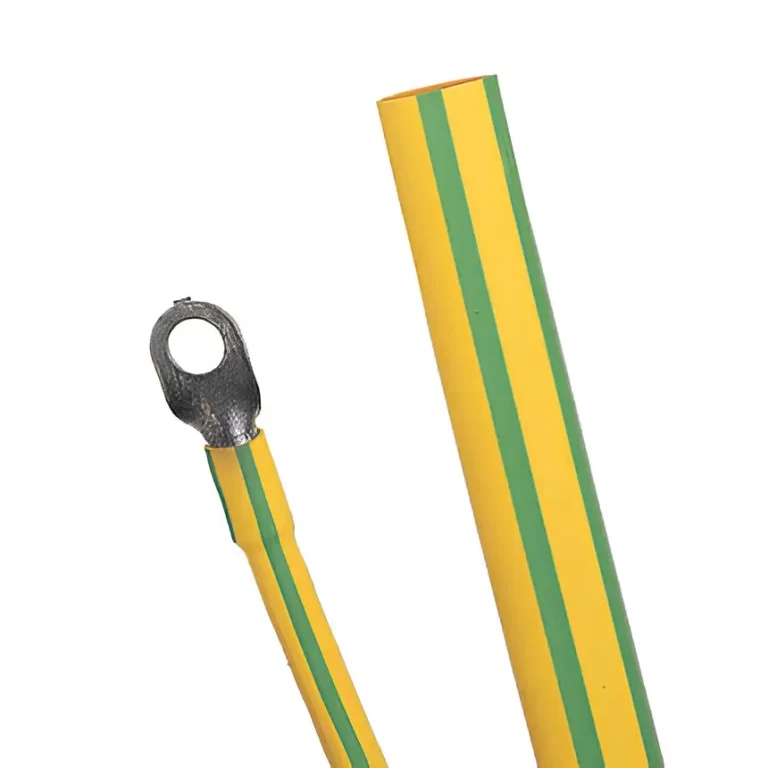

CPX-201 – Tub termocontractabil subțire din poliolefină reticulată (verde-galben pentru identificarea împământării)
Descriere
Tub termocontractabil flexibil, cu raport de contracție 3:1, din poliolefină reticulată, în dungi verde/galben pentru identificarea conductorului de protecție (împământare). Asigură izolație și protecție la îmbinări și terminații.
Caracteristici și beneficii
- Raport de contracție: 3:1
- Culoare cu dungi verde/galben pentru marcarea internațională a împământării
- Flamorezistent (UL 224 VW-1)
- Rezistent la fluide și solvenți uzuali
- Flexibil, ușor de instalat
- Temperatură de operare continuă: −55 °C până la +135 °C
- Temperatură minimă de contracție: 90 °C
Standarde
- UL 224, 125 °C
- CSA C22.2 No. 198.1, 125 °C
- SAE-AMS-DTL-23053/5 Clasa 1 (material)
- AMS 3636
Aplicații tipice
- Identificarea conductorului și a terminalelor de împământare
- Izolarea electrică a îmbinărilor in-line
Piață / Domenii de utilizare
- OEM, automotive, industrial
- Echipamente electrice și utilități
- Cablu și echipamente de distribuție joasă tensiune
Comandă
- Selectați o dimensiune care se contractă strâns peste componenta acoperită; dacă recuperarea este restricționată, grosimea finală a peretelui va fi mai mică decât valoarea nominală.
- Opțiuni: culoare – dungi verde/galben; imprimare – imprimat / neimprimat; lungimi – role continue.
- Specificați numele produsului, numărul de comandă și opțiunile dorite.
- Exemplu: CPX-201, 0250, verde/galben, neimprimat, 500 ft
Tabel dimensiuni și comenzi – CPX-201
| Număr comandă | Diametru intern extins (Min) D | Diametru intern recuperat (Max) d | Grosime perete (Nom) W | Lungimi standard |
| mm | inch | mm | inch | mm | inch | m | ft |
| 0125 | 3.2 | 1/8 | 1.0 | 0.039 | 0.55 | 0.022 | 150 | 500 |
| 0187 | 4.8 | 3/16 | 1.5 | 0.059 | 0.60 | 0.024 | 60 | 200 |
| 0250 | 6.4 | 1/4 | 2.0 | 0.079 | 0.65 | 0.026 | 150 | 500 |
| 0375 | 9.5 | 3/8 | 3.0 | 0.118 | 0.75 | 0.030 | 60 | 200 |
| 0500 | 12.7 | 1/2 | 4.0 | 0.157 | 0.75 | 0.030 | 60 | 200 |
| 0750 | 19.0 | 3/4 | 6.0 | 0.236 | 0.85 | 0.033 | 30 | 100 |
| 1000 | 25.4 | 1 | 8.0 | 0.315 | 1.00 | 0.039 | 30 | 100 |
| 1535 | 39.0 | 1.50 | 13.0 | 0.512 | 1.15 | 0.045 | 30 | 100 |
