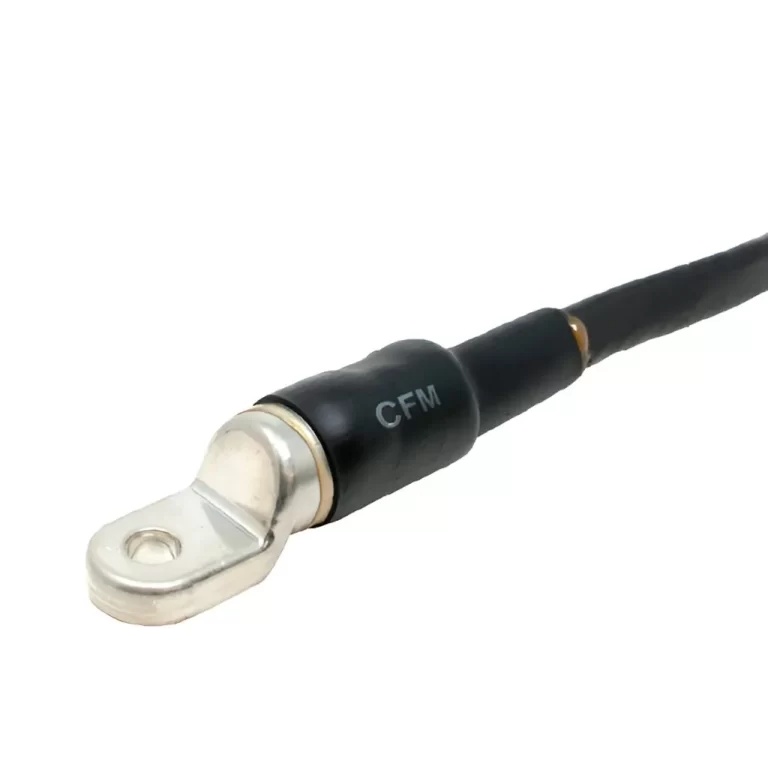

CFM – Tub termocontractabil cu perete mediu
Descriere
CFM este un tub termocontractabil cu perete mediu, din poliolefina reticulată, potrivit pentru o varietate de aplicații electrice și mecanice de joasă tensiune, acolo unde greutatea redusă și flexibilitatea sunt importante. Se comercializează pe piața EMEA.
Caracteristici și beneficii
- Etanșează și protejează îmbinările și terminațiile cablurilor
- Protecție mecanică robustă
- Etanșare completă împotriva umezelii
- Relief de tensiune mecanică pentru conexiuni fine de fire
- Rezistență mare la impact și abraziune
- Evaluat la 1000 V, utilizare continuă la 90 °C
- Opțional liner adeziv termoplastic pentru protecție completă de mediu și izolație
- Raport de contracție: 3:1
- Temperatură de operare continuă: −55 °C până la +110 °C
- Temperatură de contracție: 120 °C
Aplicații tipice
- Relief de tensiune și protecție ambientală
- Covere pentru îmbinări (splices) la cabluri electrice
- Sisteme HVAC – conducte și tubulaturi
- Acoperire de izolație sau repararea mantalei la cabluri de joasă tensiune
Piață / Domenii de utilizare
- OEM
- Construcții industriale / Automatizare
- Distribuție energie – joasă tensiune (LV)
- Industrial
- Distribuție energie – medie tensiune (MV)
- Utilități
- Proiecte comerciale de construcție
- Oil & Gas
- Minerit
Comandă
- Selectați o dimensiune care se contractă strâns peste componenta ce va fi acoperită. Dacă recuperarea este restricționată, grosimea peretelui rezultat va fi mai mică decât cea nominală.
- Opțiuni:
- Culoare: Negru (BK), Roșu (RD), Transparent (CL)
- Tipar: imprimat sau neimprimat
- Liner adeziv: Lined (D) sau Unlined (U)
- Lungimi: 1 m, 1,22 m sau role de 7,62 m (numai în variantă fără liner)
- Specificați numele produsului, numărul de comandă și opțiunile dorite
- Exemplu de comandă: CFM, 1100, black, unprinted, unlined, 1.22 m
- Pentru culoare, dimensiune, lungime sau variante speciale, contactați Serviciul clienți
Tabel dimensiuni și comenzi – Seria CFM EMEA
| Cod comandă | Diametru intern extins (Min) D | Diametru intern recuperat (Max) d | Grosime perete nominală W | Interval aplicație | Lungime standard (1,22 m / 48 in) |
| mm | in | mm | in | mm | in | mm | in | |
| 0400 | 10.2 | 0.402 | 3.8 | 0.150 | 2.00 | 0.079 | 4.5 – 8.5 | 0.177 – 0.335 | 75 |
| 0750 | 19.0 | 0.748 | 5.6 | 0.220 | 2.00 | 0.079 | 6.0 – 16.5 | 0.236 – 0.650 | 35 |
| 1100 | 27.9 | 1.098 | 10.2 | 0.402 | 2.40 | 0.094 | 11.5 – 25.0 | 0.453 – 0.984 | 75 |
| 1300 | 33.0 | 1.299 | 10.2 | 0.402 | 2.40 | 0.094 | 11.5 – 30.0 | 0.453 – 1.181 | 60 |
| 1500 | 38.1 | 1.500 | 12.7 | 0.500 | 2.40 | 0.094 | 14.0 – 35.0 | 0.551 – 1.378 | 40 |
| 1700 | 43.2 | 1.701 | 12.7 | 0.500 | 2.50 | 0.098 | 14.0 – 40.0 | 0.551 – 1.575 | 40 |
| 2050 | 52.1 | 2.051 | 19.0 | 0.748 | 2.50 | 0.098 | 21.0 – 45.0 | 0.827 – 1.772 | 25 |
| 2750 | 69.8 | 2.748 | 25.4 | 1.000 | 2.50 | 0.098 | 30.0 – 63.0 | 1.181 – 2.480 | 15 |
| 3500 | 88.9 | 3.500 | 30.0 | 1.181 | 2.50 | 0.098 | 33.0 – 83.8 | 1.299 – 3.299 | 10 |
| 4700 | 119.4 | 4.701 | 39.9 | 1.571 | 2.70 | 0.106 | 40.6 – 114.0 | 1.598 – 4.488 | 5 |
| 6000 | 152.0 | 5.984 | 48.0 | 1.890 | 3.00 | 0.118 | 53.3 – 147.0 | 2.098 – 5.787 | 5 |
| 6700 | 170.2 | 6.701 | 58.4 | 2.299 | 3.00 | 0.118 | 70.0 – 165.0 | 2.756 – 6.496 | 5 |
| 9000 | 228.6 | 9.000 | 77.0 | 3.031 | 3.30 | 0.130 | 71.0 – 220.0 | 2.795 – 8.661 | 5 |
