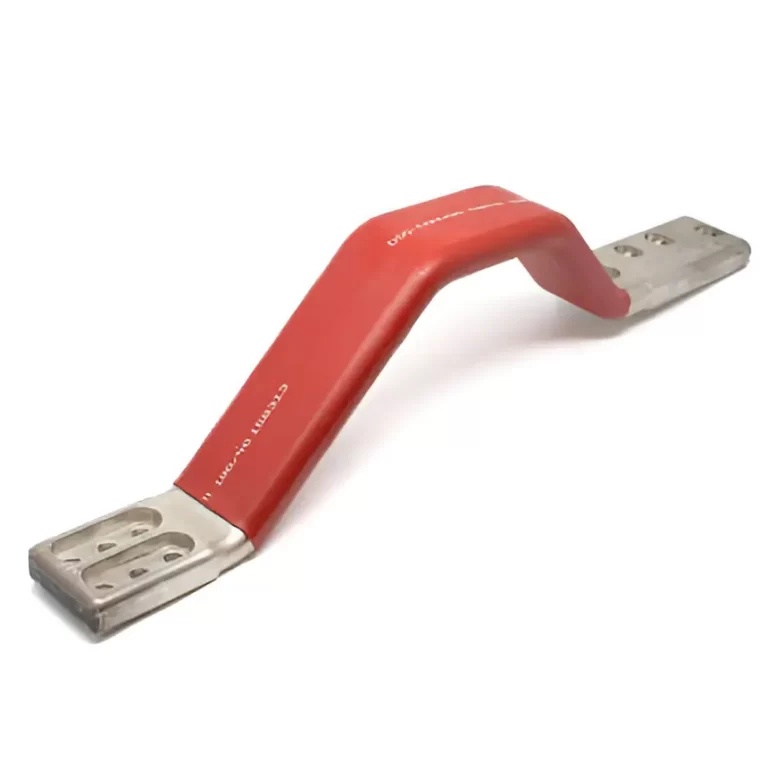

CBTM – Tub pentru bare de curent MT din poliolefină reticulată
Descriere
CBTM este un tub termocontractabil cu perete mediu, cu proprietăți anti-tracking, conceput special pentru izolarea barelor de curent (bus bar) de medie tensiune.
Caracteristici și beneficii
- Fără halogeni și ignifug
- Reduce distanțele necesare între barele bus bar
- Protecție împotriva descărcărilor accidentale (flashover)
- Anti-tracking
- CBTM (perete mediu) evaluat până la 25 kV
- Raport de contracție: 3:1
- Temperatură de operare continuă: −40 °C până la +125 °C
- Temperatură de contracție: 120 °C
Standarde
- ANSI C37.20.2
- ANSI C37.20.3
- UL file #E205844
Aplicații tipice
- Izolarea barelor de curent MT în echipamente switchgear, transformatoare și generatoare
Piață / Utilizări
- OEM
- Distribuție energie
- Industrial
- Distribuție energie – MT
- Utilități
Comandă
- Alegeți o dimensiune care se contractă strâns peste componenta acoperită. Dacă recuperarea este restricționată, grosimea finală a peretelui va fi mai mică decât cea specificată.
- Opțiuni: Culoare: Roșu (RD)
- Specificați numele produsului, numărul de comandă și opțiunile dorite.
- Exemple de comandă: CBTM 2050, red sau CBTM 76/30, red
Tabel Dimensiuni - Tubulatură perete mediu și gros CBTM
| Număr Comandă |
Expandat - Diametru Intern (Min) D |
Recuperat - Diametru Intern (Max) d |
Grosime Totală Perete (Nom) W |
Unități de Livrare - Lungimi |
|
mm |
in |
mm |
in |
mm |
in |
m |
ft |
| 0750 |
19.0 |
0.748 |
5.5 |
0.217 |
2.70 |
0.106 |
15.24 |
50 |
| 1300 |
33.0 |
1.299 |
10.1 |
0.398 |
3.00 |
0.118 |
15.24 |
50 |
| 2050 |
52.0 |
2.047 |
19.0 |
0.748 |
2.80 |
0.110 |
15.24 |
50 |
| 2750 |
69.8 |
2.748 |
25.4 |
1.000 |
2.90 |
0.114 |
15.24 |
50 |
| 3500 |
88.9 |
3.500 |
29.9 |
1.177 |
3.10 |
0.122 |
15.24 |
50 |
| 4700 |
119.3 |
4.697 |
39.9 |
1.571 |
3.20 |
0.126 |
15.24 |
50 |
| 6700 |
170.1 |
6.697 |
58.4 |
2.999 |
3.20 |
0.126 |
15.24 |
50 |
Dimensiuni metrice (CBTM)
| Cod dimensiune |
Diametru intern expandat (Min) |
Diametru intern recuperat (Max) |
Grosime totală perete (Nom) |
Lungimi |
|
mm |
in |
mm |
in |
mm |
in |
m |
ft |
| 19/6 |
19.0 |
0.748 |
6.0 |
0.236 |
2.00 |
0.079 |
50.00 |
164 |
| 33/10 |
33.0 |
1.299 |
10.0 |
0.394 |
2.50 |
0.098 |
50.00 |
164 |
| 52/19 |
52.0 |
2.047 |
19.0 |
0.748 |
2.50 |
0.098 |
25.00 |
82 |
| 76/30 |
76.0 |
2.992 |
30.0 |
1.181 |
2.50 |
0.098 |
15.00 |
49 |
| 100/40 |
100.0 |
3.937 |
40.0 |
1.575 |
2.50 |
0.098 |
15.00 |
49 |
Domenii de aplicație – bare colectoare
| Număr comandă |
Bare colectoare dreptunghiulare |
Bare colectoare rotunde |
| Min |
Max |
Min – Max |
|
mm |
in |
mm |
in |
mm |
in |
| 0750 și 19/6 |
6.4 × 6.4 |
0.252 × 0.252 |
6.4 × 15.9 |
0.252 × 0.626 |
6.8 – 15.2 |
0.268 – 0.598 |
| 1300 și 33/10 |
12.7 × 6.4 |
0.500 × 0.252 |
28.5 × 15.9 |
1.122 × 0.626 |
12.4 – 27.9 |
0.488 – 1.098 |
| 2050 și 52/19 |
31.5 × 6.4 |
1.240 × 0.252 |
50.8 × 15.9 |
2.000 × 0.626 |
22.3 – 43.1 |
0.878 – 1.697 |
| 2750 |
44.4 × 6.4 |
1.748 × 0.252 |
76.2 × 15.9 |
3.000 × 0.626 |
29.7 – 58.4 |
1.169 – 2.299 |
| 76/30 |
63.9 × 6.4 |
2.520 × 0.252 |
90.1 × 15.9 |
3.547 × 0.626 |
45.0 – 68.0 |
1.772 – 2.677 |
| 3500 |
57.1 × 6.4 |
2.248 × 0.252 |
101.6 × 15.9 |
4.000 × 0.626 |
35.8 – 73.6 |
1.409 – 2.898 |
| 100/40 |
103.6 × 6.4 |
4.079 × 0.252 |
114.1 × 15.9 |
4.492 × 0.626 |
70.0 – 83.0 |
2.756 – 3.268 |
| 4700 |
73.0 × 6.4 |
2.874 × 0.252 |
142.8 × 15.9 |
5.622 × 0.626 |
47.7 – 101.6 |
1.878 – 4.000 |
| 6700 |
114.3 × 6.4 |
4.500 × 0.252 |
203.2 × 15.9 |
8.000 × 0.626 |
69.5 – 144.7 |
2.736 – 5.697 |
Intervalele de aplicație au fost selectate pentru a obține grosimea minimă de izolație necesară conform ANSI C37.20.2. Datorită varietății de configurații de bare colectoare, aceste distanțări nu trebuie utilizate fără testare de validare la utilizator.
Distanțe cu izolație (CBTM – perete mediu)
| Tensiune sistem |
BIL kV |
P la P |
P la G |
| mm |
in |
mm |
in |
| 15 kV |
95.0 |
86.0 |
3.386 |
106.0 |
4.173 |
| 25 kV |
125.0 |
114.0 |
4.488 |
152.0 |
5.984 |
| 36 kV |
150.0 |
165.0 |
6.496 |
203.0 |
7.992 |
P la P = Fază la Fază | P la G = Fază la Pământ.
Distanțele sunt bazate pe dimensiunea metal–metal înainte de izolare și pe grosimea de perete a izolației conform tabelului de mai sus.
